Деталь закладная

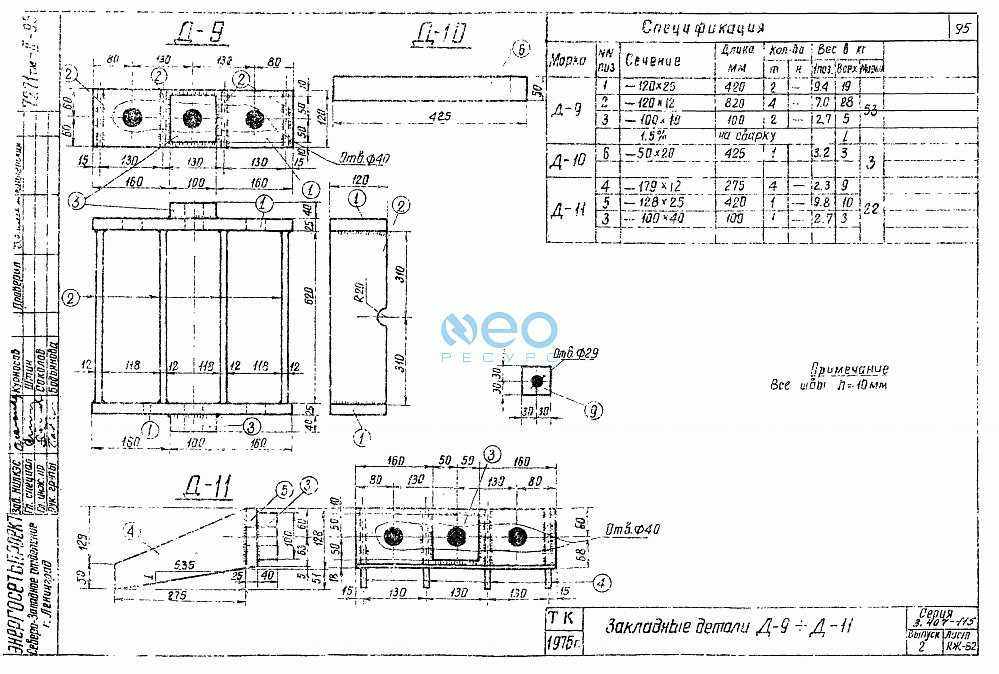

Предназначена для крепления плит навесных ПН1-А и ПН2-А к фундаменту типа Ф6-А, крепится к фундаменту методом сварки с закладной деталью Д-3. Закладная деталь Д-9 применяется в фундаментах составных под анкерные опоры ВЛ 35-330 кВ на базе фундаментов Ф6-А, Ф6-А-48, Ф6-А-350 и Ф6-Ам. Представляет собой сборную конструкцию из металлических листов с тремя отверстиями Ø40 по торцам под болт М36×220. Размеры: 750×420×120 мм.
