Фундамент повышенный под опоры ВЛ

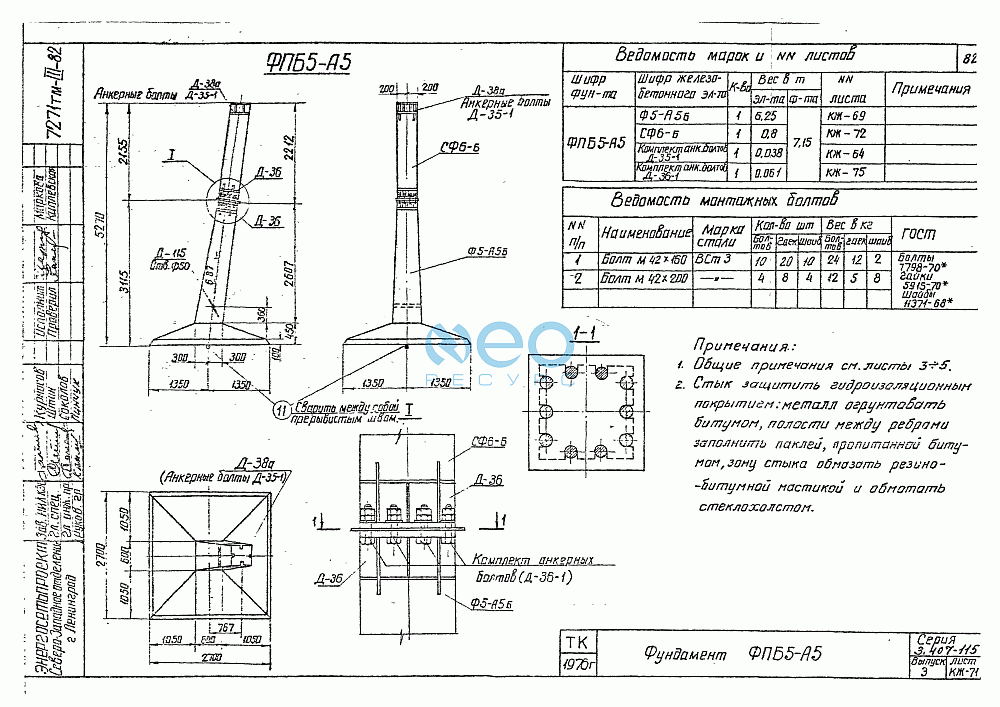

Предназначен для закрепления анкерно-угловых металлических опор ВЛ 500 кВ и представляет собой грибовидный подножник. Применяется в основном для случаев прохождения трассы ВЛ в районах рек, на болотах или косогорах. Фундамент представляет собой составной фундамент и состоит из фундамента Ф5-А5б и стойки СФ6-б. ФПБ5-А5 - фундамент повышенный пятого типоразмера, с болтовым соединением стойки и нижней части, под анкерно-угловую опору ВЛ 500 кВ, с наклонной стойкой, с модернизированным оголовником Д-38а для опор с базой анкерных болтов 250 мм, с четырьмя карманами под болт М42. Основание фундамента: 2700×2700 мм, высота: 5270 мм (вместе с оголовником).
