Фундамент составной повышенный под опоры ВЛ

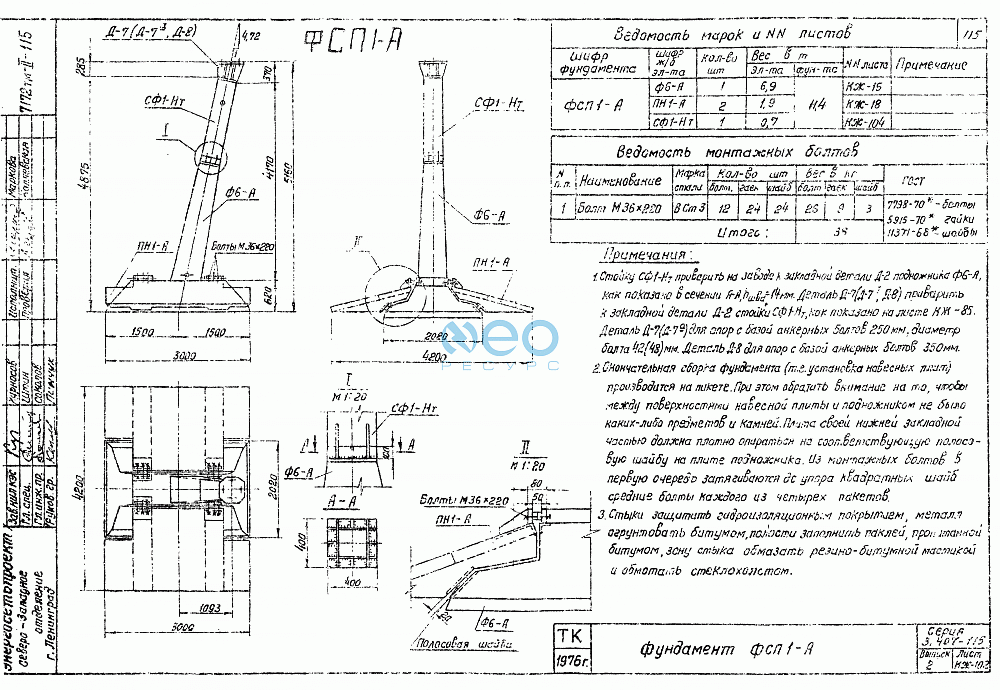

Предназначен для закрепления сильнонагруженных анкерно-угловых металлических опор ВЛ 35-330 кВ в слабых грунтах. Применяется в основном для случаев прохождения трассы ВЛ в районах рек, на болотах или косогорах. Состоит из фундамента Ф6-А, стойки СФ1-Нт и двух плит навесных ПН1-А. ФСП1-А-48 - фундамент составной повышенный, первого типоразмера, под анкерно-угловую опору ВЛ35-330 кВ, с наклонной стойкой, с наголовником Д-7ᵃ для опор с базой анкерных болтов 250 мм, с четырьмя отверстиями под болт М48 и двумя плитами ПН1-А. Основание фундамента: 4200×3000 мм, высота: 5160 мм (вместе с наголовником).
