Плита фундамента под опоры ВЛ

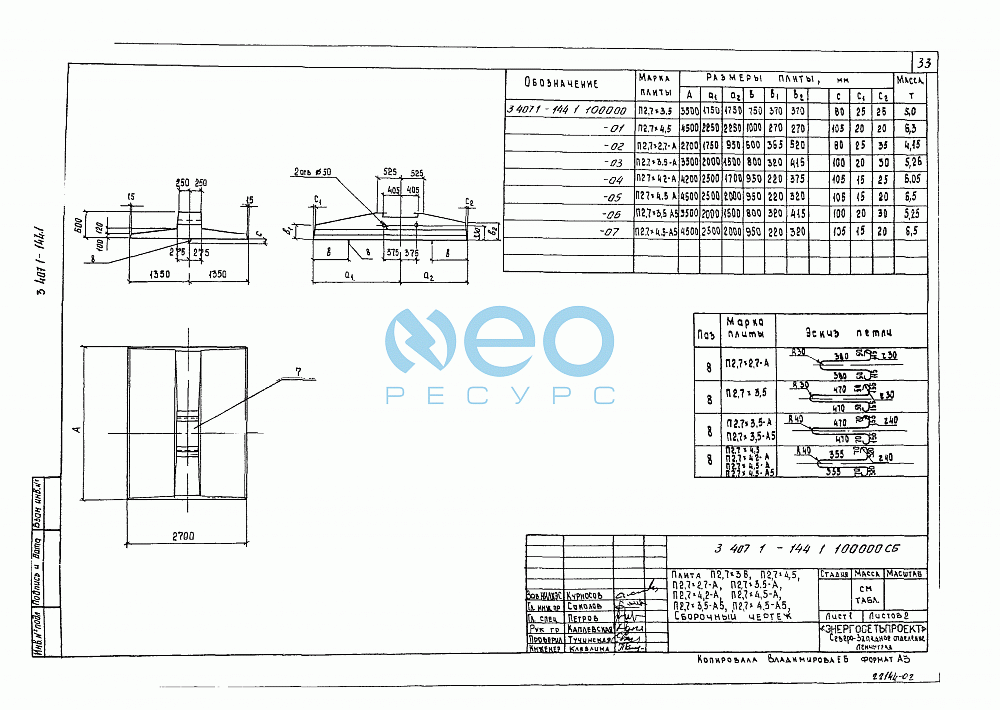

Плита фундаментов предназначенных для закрепления стальных свободностоящих опор ВЛ 35-500 кВ. Плита фундаментов таврового сечения с одним центральным ребром, прямоугольная в плане. Для уменьшения воздействующих на фундамент опрокидывающих нагрузок закладная деталь для стыкового соединения установлена смещенной вдоль ребра с таким расчетом, чтобы плоскость грани анкерно-угловой опоры проходила примерно через середину подошвы. П2,7×2,7-А - плита площадью основания 2,7×2,7 м, применяется в фундаментах под анкерно-угловые опоры.
